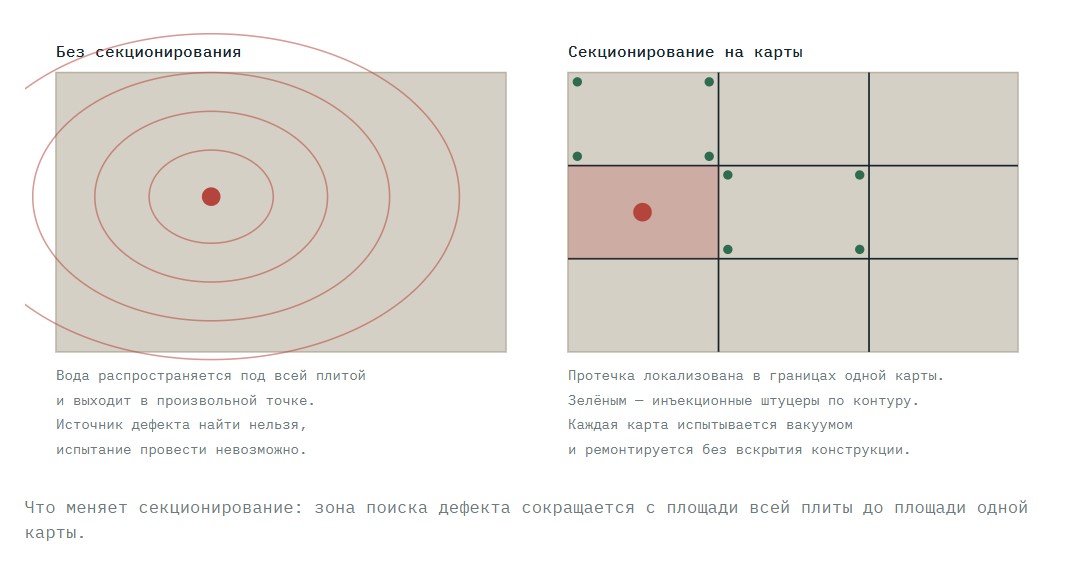

В несекционированной системе повреждение в одной точке означает, что вода под гидростатическим давлением распространяется под всей плитой и выходит там, где найдёт слабое место в бетоне, — иногда в десятках метров от места дефекта. Найти источник в такой ситуации практически невозможно.
Как это устроено
Верхний слой мембраны приваривается к нижнему по замкнутому контуру, образуя карту площадью 60–150 м². Каждая карта — изолированный отсек: вода, попавшая под мембрану в одной карте, не переходит в соседние.
Что это даёт
Протечка ограничена площадью одной карты — зона поиска сокращается с тысяч метров до сотни.
Замкнутый контур позволяет создать разрежение и измерить герметичность прибором. Несекционированный ковёр испытать нельзя.
Через штуцеры карты выполняется инъектирование без вскрытия конструкции.
Каждая карта получает номер и привязку к осям, попадает в журнал и в исполнительную схему.
Привязка к осям
Карты нумеруются с указанием типа: горизонтальные, вертикальные, угловые переходы, ремонтные зоны. Привязка ведётся к сетке осей проекта и к отметкам — так карту можно однозначно найти на площадке через несколько лет после сдачи.
Формулировка, важная в спорах: если карты не формировались, то вакуумный контроль не мог быть проведён в принципе. Это не процедурное нарушение, которое можно исправить оформлением документов задним числом, а физическая невозможность контроля.
